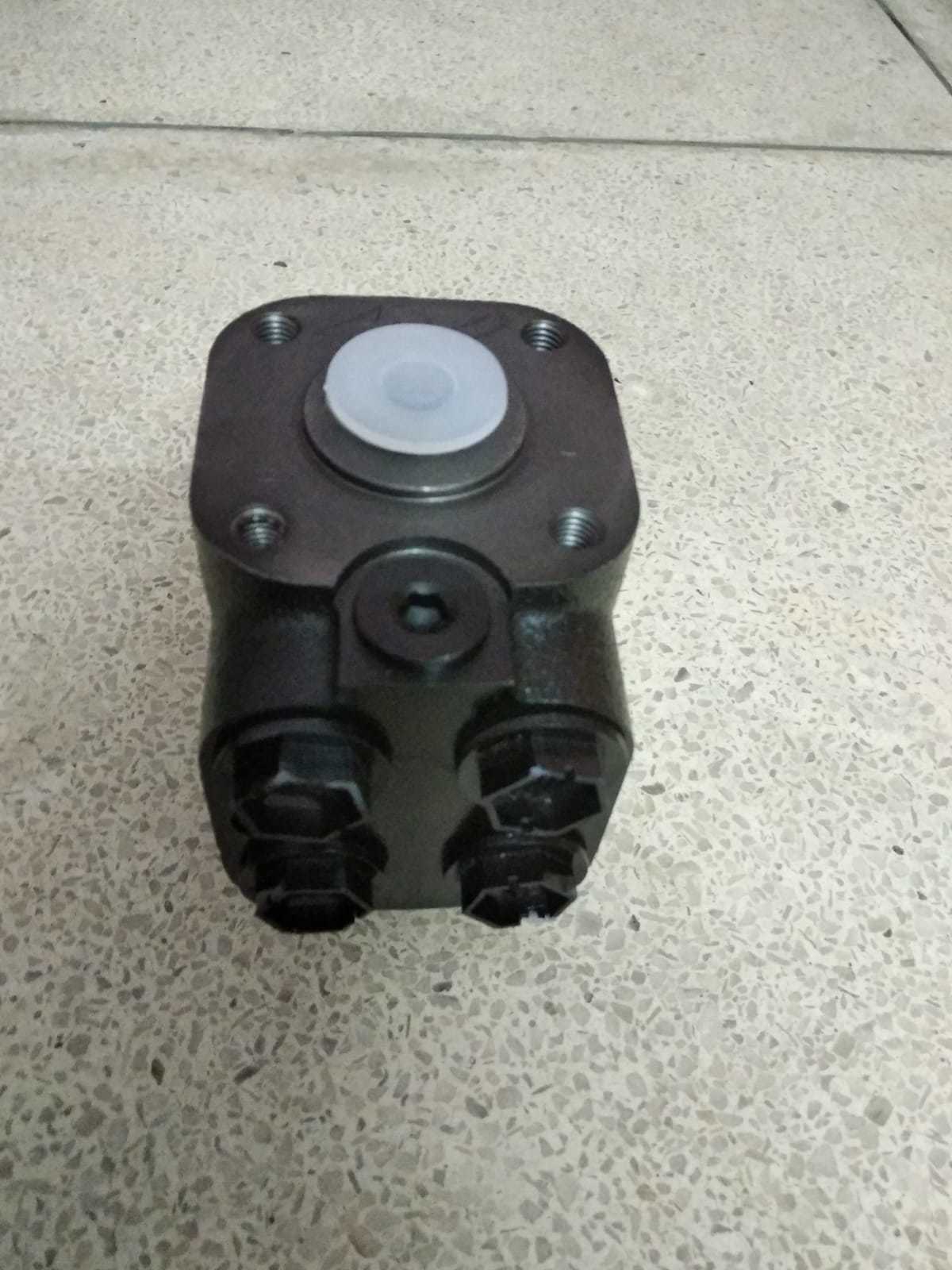

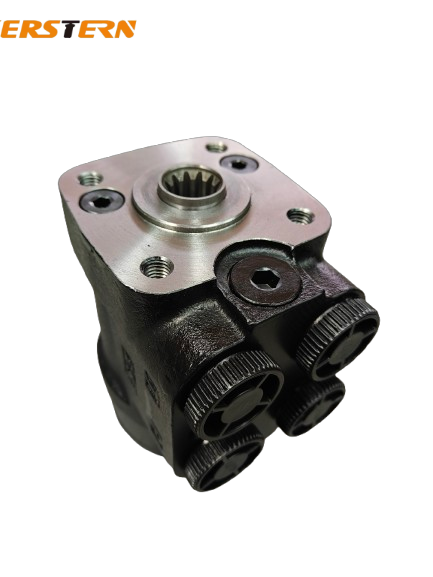

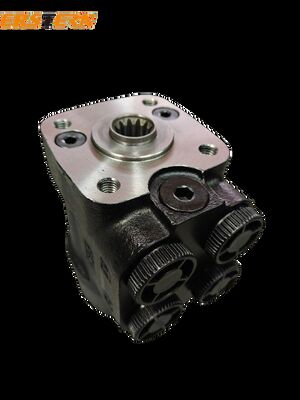

Unità di controllo idraulico dello sterzo 101S per trattore elevatore carrello elevatore

Descrizione del prodotto:
L'unità di sterzo idraulico è utilizzata nel sistema di sterzo a rilevamento del carico. Gli ingranaggi di sterzo idraulici completi delle serie 101S-5, 101S-5L e 101S-5E sono tutti in modalità di connessione a piastra e vengono utilizzati dopo la connessione a piastra con la valvola prioritaria di tipo PVF*.

L'ingranaggio di sterzo idraulico completo della serie 101S-5L preleva il segnale di pressione della porta LS alla porta LL e trasmette
il segnale al sistema di controllo elettrico; l'ingranaggio di sterzo idraulico completo della serie 101S-5E preleva il segnale di pressione della porta dell'olio A o B alla porta EL, per trasmettere il segnale al sistema di controllo elettrico. Gli ingranaggi di sterzo idraulici completi delle serie 101S-5T, 101S-5TE sono collegati tramite tubi e utilizzati con valvole prioritarie PVL* o DYXL, YXL. L'ingranaggio di sterzo idraulico completo della serie 101S-5TE preleva il segnale di pressione della porta dell'olio A o B all'interfaccia EL e trasmette il segnale al sistema di controllo elettrico.

L'ingranaggio di sterzo idraulico completo della serie 101-5T è collegato tramite tubi e deve essere utilizzato con valvole prioritarie DYXL e YXL dopo il collegamento tramite tubi
e la valvola di sicurezza del sistema è impostata sulla valvola prioritaria. Quando l'ingranaggio di sterzo idraulico completo della serie 101-5TX è in posizione neutra, le camere sinistra e destra sono collegate al ritorno dell'olio. Questo tipo di ingranaggio di sterzo viene utilizzato insieme alle valvole di amplificazione del flusso LFA e LFB.
